عند العمل في بيئات تتجاوز فيها درجات الحرارة بشكل روتيني نقاط انصهار المعادن القياسية، فإن الفشل الهيكلي ببساطة ليس خيارًا. توفر المسبوكات الدقيقة من السبائك الفائقة الحماية المعدنية القصوى، مما يوفر توازنًا استثنائيًا بين القوة الميكانيكية، والاستقرار الحراري، ومقاومة التآكل التي لا هوادة فيها. إن تمرير أصابعك على سطح هذه المكونات يكشف عن لمسة نهائية خالية من العيوب وشبه شبكية، وهي شهادة مباشرة على بروتوكولات الصب الفراغي الصارمة المستخدمة أثناء إنشائها. إن الملمس الكثيف والثقيل للسبائك القائمة على النيكل والكوبالت يتحدث كثيرًا عن متانتها المتأصلة، والمصممة خصيصًا لتحمل قوى الطرد المركزي الهائلة والأجواء المؤكسدة العدوانية دون الاستسلام. ومن خلال دمج هذه المسبوكات المتقدمة في مشاريعك الهندسية، يمكنك التخلص بشكل فعال من نقاط الضعف المرتبطة بالمجموعات الملحومة متعددة الأجزاء. يقلل الهيكل السلس والموحد من نقاط الفشل المحتملة، ويخفف من مخاطر كسور الإجهاد، ويطيل العمر التشغيلي للآلات الحيوية بشكل كبير. سواء تم نشرها في قلب محرك فضائي أو في أعماق توربينات الغاز الصناعية، تضمن هذه المكونات تشغيل عملياتك بشكل مستمر وآمن وبأقصى قدر من الكفاءة. يؤدي هذا النهج الذي لا هوادة فيه للتميز المعدني في النهاية إلى خفض نفقات الصيانة على المدى الطويل، ويمنع حالات التوقف الكارثية للنظام، ويرفع الموثوقية العامة للأصول الميكانيكية الأكثر حيوية لديك.
| فئة المواصفات | التفاصيل الفنية والمعلمات |
|---|---|
| اسم المنتج | المسبوكات الدقيقة للسبائك الفائقة |
| نطاق المنتج |
|
| المواد المشتركة | سبائك أساسها النيكل (Inconel 718/713c، وHastelloy X، وRene 80، وما إلى ذلك)، وسبائك أساسها الكوبالت، وسبائك أساسها الحديد |
| عمليات الصب | صب استثمار الشمع المفقود، صب الفراغ |
| قدرات التصنيع | التصنيع باستخدام الحاسب الآلي ذو 3 محاور / 5 محاور |
| التسامح الأبعاد | ±0.1 مم (أو ±0.005 بوصة/بوصة) |
| خشونة السطح | Ra 3.2-6.3 ميكرومتر (يمكن أن يحقق التلميع والمعالجة اللاحقة ما يصل إلى Ra 1.6 ميكرومتر / 125 RMS) |
| الحد الأدنى لسماكة الجدار | يصل إلى 0.5 ملم |
| مرحلة ما بعد المعالجة | الضغط المتوازن الساخن (HIP)، المعالجة الحرارية (T6، إلخ)، السفع الرملي / التلميع السطحي |
| فحص الجودة | الاختبارات غير المدمرة (الأشعة السينية، الموجات فوق الصوتية، فحص اختراق الفلورسنت)، الاختبارات المدمرة (الشد، الخضوع، الصلابة)، آلة قياس الإحداثيات (CMM) |
| شهادات الصناعة | ISO 9001:2015، AS9100، نادكاب، CE |
تم تصميم حلول الصب لدينا بدقة لحل تحديات التجميع المعقدة وتعزيز الكفاءة الديناميكية الحرارية للآلات الثقيلة. ومن خلال استخدام تقنيات الشمع المفقود والفراغ المتقدمة، نقوم بتحويل التصميمات الرقمية المعقدة إلى حقائق معدنية صلبة وعالية الأداء. تسلط مجموعة المنتجات التالية الضوء على قدرات التصنيع الأساسية لدينا:

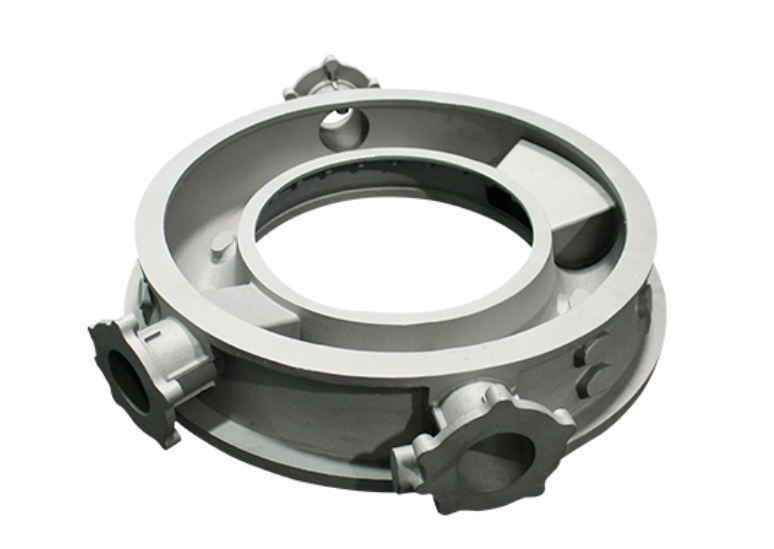

الهياكل الكبيرة والمعقدة ذات الجدران الرقيقة مثل الأغلفة: تم تصميمها لتوفير مبيت قوي مع تقليل الوزن الإجمالي للمعدات.
شفرات التوربينات والتوجيه الدوارة: مصبوبة بدقة لضمان الأداء الديناميكي الهوائي الأمثل والتوازن الدوراني تحت الضغط الشديد.
الأقراص ذات الشفرات المتكاملة (blicks): مكونات موحدة بسلاسة تلغي الحاجة إلى تركيب الشفرة الميكانيكية، مما يقلل الوزن ونقاط التعب.
دوارات: مصممة لتوجيه تدفقات الغاز عالية السرعة مع الحد الأدنى من الاضطراب والحد الأقصى من المقاومة الحرارية.
الناشرون: تم تصميمهم وفقًا للمواصفات الهندسية الدقيقة لتحويل الطاقة الحركية بكفاءة إلى طاقة ضغط داخل أنظمة التوربينات.
اختيار المواد هو أساس السلامة التشغيلية في التطبيقات عالية الضغط. نحن نستخدم السبائك الفائقة المصهورة بالتفريغ، بما في ذلك Inconel وHastelloy وRene، والتي تم تركيبها خصيصًا للحفاظ على سلامتها الجزيئية عند تعرضها للظروف القاسية. توفر هذه المواد مقاومة استثنائية للزحف، ومقاومة الأكسدة، وخصائص مضادة للتآكل، مما يضمن بقاء شفرات التوربينات وأغلفتها مستقرة هيكليًا تحت درجات حرارة تصل إلى 1200 درجة مئوية (2000 درجة فهرنهايت) وأحمال ميكانيكية هائلة. يُترجم علم المواد الاستثنائي هذا مباشرةً إلى عمر أطول للمكونات وتكرارات استبدال أقل.
يستخدم سبائك النيكل والكوبالت والحديد الذائبة بالفراغ من الدرجة الأولى
يحافظ على الاستقرار الهيكلي ويمنع التشوه عند 1200 درجة مئوية (2000 درجة فهرنهايت)
يوفر مقاومة فائقة للزحف الحراري والأكسدة عالية السرعة
يعمل على إطالة دورة الحياة التشغيلية لمكونات المحرك المهمة بشكل كبير
يقلل من تكرار إيقاف تشغيل الصيانة في مرافق توليد الطاقة
تتطلب الهندسة الحديثة مكونات قوية بشكل لا يصدق وخفيفة الوزن بشكل ملحوظ. من خلال الاستفادة من أحدث تقنيات صب الاستثمار الفراغي، نحن متخصصون في تشكيل هياكل كبيرة ومعقدة وجدران رفيعة للغاية يصل سمكها إلى 0.5 مم. تسمح هذه القدرة بالتنفيذ الدقيق لقنوات التبريد الداخلية المعقدة، والتي تعتبر حيوية للإدارة الحرارية في تطبيقات الفضاء الجوي وتوربينات الغاز. إن تحقيق شكل قريب من الشبكة مباشرة من القالب يوفر حلاً عالي الكفاءة وخفيف الوزن يدفع حدود التصميم الديناميكي الحراري.
يحقق سماكة جدار رقيقة للغاية تصل إلى 0.5 مم دون المساس بالقوة
يتيح إنشاء قنوات تبريد داخلية معقدة لإدارة الحرارة المتقدمة
تنتج مكونات ذات شكل قريب من الشبكة والتي تتطلب الحد الأدنى من التغيير الثانوي
يسهل تصنيع الأقراص المعقدة ذات الشفرات المتكاملة (blicks)
توفر حلول الوزن الخفيف المهمة لتطبيقات الطيران الموفرة للوقود
تعد دقة الأبعاد أمرًا بالغ الأهمية عندما يجب أن تتكامل المكونات بشكل لا تشوبه شائبة في مجموعات دوارة معقدة وعالية السرعة. تتحكم عملية الصب لدينا بشكل صارم في تفاوتات الأبعاد التي تصل إلى ±0.1 مم (±0.005 بوصة/بوصة)، مما يضمن ملاءمة مثالية عند التثبيت. علاوة على ذلك، يتم الحفاظ على خشونة السطح المصبوب عند مستوى Ra 3.2-6.3 ميكرومتر المثير للإعجاب، والذي يمكن تحسينه بشكل أكبر إلى Ra 1.6 ميكرومتر. تقلل هذه الدقة القصوى بشكل كبير من الحاجة إلى عمليات التصنيع باستخدام الحاسب الآلي الثانوية باهظة الثمن والمستهلكة للوقت على السبائك الفائقة التي يصعب قطعها، وبالتالي تقليل تكاليف الإنتاج الإجمالية وتقليل هدر المواد.
يحافظ على تفاوتات أبعاد صارمة تبلغ ±0.1 مم (±0.005 بوصة/بوصة)
يوفر خشونة استثنائية لسطح المصبوب تبلغ Ra 3.2-6.3 ميكرومتر
تحقق إمكانات ما بعد التلميع تشطيبات فائقة السلاسة تصل إلى Ra 1.6 ميكرومتر (125 RMS)
يقلل بشكل كبير من ضرورة عمليات المعالجة الثانوية المكلفة
يقلل من هدر المواد من السبائك الفائقة باهظة الثمن وعالية الجودة
تعتمد الثقة في المكونات المهمة على بيانات يمكن التحقق منها وبروتوكولات فحص صارمة. لقد أنشأنا نظامًا شاملاً لمراقبة الجودة ويمكن تتبعه بالكامل، ويفرض فحصًا داخليًا بنسبة 100% لكل مكون قبل أن يغادر منشأتنا. يتضمن نظام الاختبار لدينا اختبارات غير تدميرية متقدمة (NDT) مثل التصوير بالأشعة السينية، والمسح بالموجات فوق الصوتية، وفحص اختراق الفلورسنت (FPI). إلى جانب الضغط المتوازن الساخن (HIP) للتخلص من الانكماش المجهري والمسامية الداخلية، فإننا نضمن أن كل ريشة وموزع يحقق سلامة هيكلية حقيقية من الدرجة الفضائية.
تطبق نظام إدارة جودة يمكن تتبعه بالكامل وشامل
إجراء فحص داخلي بنسبة 100% باستخدام معدات تشخيصية متقدمة
يستخدم أساليب NDT للأشعة السينية والموجات فوق الصوتية والفلورسنت
يطبق الضغط المتوازن الساخن (HIP) للقضاء على الفراغات المجهرية الداخلية
يقوم بإجراء اختبارات تدميرية صارمة بما في ذلك تقييمات الشد والإنتاج والصلابة
إن تلبية المتطلبات التنظيمية الصارمة للصناعات عالية المخاطر هو جوهر فلسفتنا التشغيلية. تلتزم مرافق التصنيع لدينا بشكل صارم بالمعايير الدولية، وتحافظ بكل فخر على شهادة ISO 9001:2015 لأنظمة إدارة الجودة لدينا. علاوة على ذلك، فإننا نلتزم بمعايير AS9100 الصارمة لتصنيع الطيران ونحمل اعتماد Nadcap للعمليات الخاصة. يضمن إطار الامتثال الشامل هذا أن منتجاتنا تلبي تمامًا متطلبات الشراء الصارمة للقطاعات العسكرية والطيران والبحرية وتوليد الطاقة.
تعمل بموجب نظام إدارة الجودة ISO 9001:2015 المعتمد
متوافق تمامًا مع معايير AS9100 لتطبيقات الطيران والدفاع
حاصل على اعتماد Nadcap للعمليات المعدنية المتخصصة
يلبي متطلبات شهادة CE لتكامل السوق الأوروبية
يضمن الامتثال التنظيمي الكامل لمعايير المشتريات الصناعية المطلوبة
يعد تبسيط سلسلة التوريد الخاصة بك أمرًا ضروريًا للحفاظ على الجداول الزمنية للمشروع والتحكم في التكاليف. نحن نقدم خدمات شاملة وشاملة لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي، حيث نأخذ مشروعك من النماذج الأولية السريعة المطبوعة ثلاثية الأبعاد وتصميم القوالب على طول الطريق من خلال الصب الفراغي والتصنيع الدقيق باستخدام الحاسب الآلي خماسي المحاور والمعالجات السطحية النهائية. من خلال دمج أجزاء ملحومة متعددة في قالب واحد عالي الهندسة، فإننا نبسط عملية التجميع الخاصة بك. يعمل هذا النهج المتكامل على توصيل مكونات التوصيل والتشغيل مباشرة إلى خط التجميع الخاص بك، مما يؤدي إلى تسريع وقت طرح المنتج في السوق بشكل كبير.
يوفر خدمات تصنيع OEM/ODM كاملة وشاملة
يقدم نماذج أولية سريعة عبر الطباعة ثلاثية الأبعاد المتقدمة وتصميم القالب المخصص
تتميز بقدرات التصنيع الدقيقة CNC ذات 3 محاور و5 محاور
يحول التجميعات المعقدة متعددة الأجزاء إلى مصبوبات فردية وموحدة
يسلم مكونات جاهزة للتوصيل والتشغيل لتقصير دورات سلسلة التوريد
تعد الشراكة مع شركة مصنعة موثوقة أمرًا بالغ الأهمية لنجاح مشاريعك الهندسية عالية المخاطر. نحن نجلب عقودًا من الخبرة في مجال المعادن، وتكنولوجيا الصب الفراغي المتطورة، والالتزام الثابت بضمان الجودة في كل مشروع نقوم به. يعمل فريقنا الهندسي المتفاني بشكل وثيق مع المصممين لديك لتحسين هندسة المكونات من أجل قابلية التصنيع، مما يضمن حصولك على الأجزاء ذات الأداء الأعلى وبتكاليف الإنتاج الأكثر كفاءة. نحن لسنا مجرد مورد؛ نحن شريكك الاستراتيجي في دفع حدود القدرة الصناعية.
عقود من الخبرة المتخصصة في مجال تعدين السبائك ذات درجات الحرارة العالية
أحدث مرافق صب الاستثمار الفراغي والتصنيع باستخدام الحاسب الآلي
الدعم الهندسي التعاوني لتحسين التصاميم من أجل التصنيع
سجل حافل في تقديم مكونات خالية من العيوب في مواعيد نهائية صارمة
مخصص لتقليل التكلفة الإجمالية للملكية من خلال كفاءة العملية
شبكة لوجستية عالمية قوية تضمن التسليم الآمن وفي الوقت المناسب
لمساعدة شركائنا الصناعيين وعملائنا الهندسيين في اتخاذ قرارات شراء مدروسة، قمنا بتجميع إجابات على الاستفسارات الفنية الأكثر شيوعًا فيما يتعلق بسبائكنا المصبوبة بدقة من السبائك الفائقة. إذا لم يتم تناول متطلباتك الهندسية المحددة أدناه، فإن فريق الدعم الفني لدينا متاح بسهولة لإجراء مشاورات تفصيلية.
ما هي درجة حرارة التشغيل القصوى التي يمكن أن تتحملها هذه المكونات المصنوعة من السبائك الفائقة؟
تم تصميم مصبوباتنا، خاصة تلك المصنعة من سبائك قائمة على النيكل مثل Inconel 718 وRene 80، للحفاظ على سلامتها الهيكلية ومقاومة الزحف في البيئات القاسية، والتحمل بشكل فعال درجات حرارة التشغيل المستمرة حتى 1200 درجة مئوية (2000 درجة فهرنهايت).
كيف يعمل الضغط المتوازن الساخن (HIP) على تحسين السلامة الهيكلية للمسبوكات؟
يُخضع الضغط المتوازن الساخن مكونات الصب لدرجات حرارة مرتفعة وضغط غاز خامل شديد في وقت واحد. تعمل هذه العملية على طي وإغلاق أي مسامية مجهرية داخلية أو فراغات انكماش بشكل فعال، مما يعزز بشكل كبير عمر الكلال والليونة والقوة الميكانيكية الإجمالية للسبيكة.
هل يمكن تحقيق قنوات تبريد داخلية معقدة داخل ريش التوربينات؟
نعم. من خلال استخدام تقنيات صب استثمار الشمع المفقود المتقدمة جنبًا إلى جنب مع النوى الخزفية المتخصصة، يمكننا تشكيل ممرات تبريد داخلية متعرجة ومعقدة بدقة. تعتبر هذه القنوات ضرورية للسماح بتدفق هواء التبريد عبر الشفرات، مما يمنع التدهور الحراري أثناء التشغيل.
ما هي طرق الاختبار غير المدمر (NDT) التي يتم تطبيقها قبل التسليم؟
نحن نستخدم نهجًا صارمًا ومتعدد المستويات للاختبارات غير التدميرية. يتضمن ذلك التصوير الشعاعي بالأشعة السينية لفحص العيوب الداخلية، واختبار الموجات فوق الصوتية لقياس كثافة المواد والعيوب المخفية، وفحص اختراق الفلورسنت (FPI) للكشف عن أي عيوب مجهرية في كسر السطح، مما يضمن الموثوقية بنسبة 100%.
كيف يمكنك ضمان دقة الأبعاد للمكونات ذات الشكل القريب من الشبكة؟
يتم الحفاظ على دقة الأبعاد من خلال التحكم الصارم في عملية حقن الشمع، وبناء الغلاف الخزفي الدقيق، ومعدلات التبريد الخاضعة للتحكم أثناء الصب الفراغي. بعد الصب، نتحقق من جميع الأبعاد الحرجة باستخدام آلات قياس الإحداثيات ذات المعايرة العالية (CMM) لضمان استيفاء التفاوتات المسموح بها بدقة ±0.1 مم
