| الكمية: | |
|---|---|
عملية التشكيل : التشكيل على الساخن + السفع بالخردق + التصنيع الدقيق باستخدام الحاسب الآلي (الحفر)
المواد المتاحة : الفولاذ الكربوني (Q345R)، سبائك الصلب (15CrMo، 16Mn)، الفولاذ المقاوم للصدأ، وما إلى ذلك، قابلة للتخصيص وفقًا للرسومات
التحكم الدقيق : التسامح الأبعاد لفتحات الحافة وفتحات الأنابيب ± ± 0.05 مم، مما يضمن موثوقية الختم وكفاءة التبادل الحراري
مزايا الأداء : هيكل معدني كثيف، خط تدفق مستمر، مقاومة ممتازة للضغط العالي، مقاومة للتآكل ومقاومة التعب، وتلبية معايير سلامة أوعية الضغط
خدمة التخصيص : دعم تخصيص الأبعاد وترتيب الفتحات والمواد وفقًا للرسومات ثنائية وثلاثية الأبعاد وتقديم شهادة المواد وتقرير المعالجة الحرارية وتقرير الاختبار غير المدمر ومجموعة كاملة أخرى من مستندات الجودة

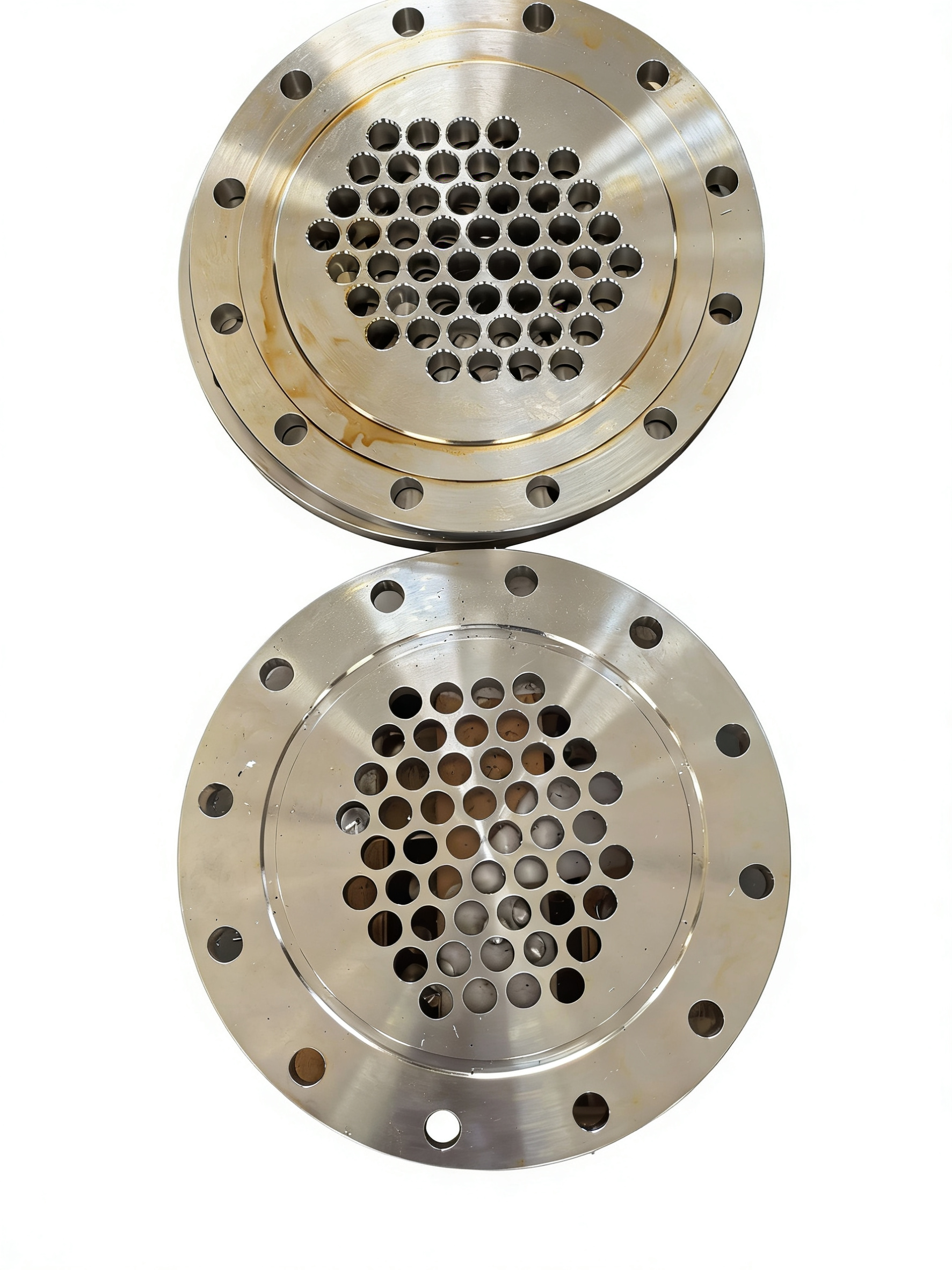

مبادل حراري وصفائح أنبوب أوعية الضغط
مكونات التبادل الحراري لصناعة البتروكيماويات والطاقة
شفة مثقوبة لمعدات فصل السوائل
تزوير صفائح الأنبوب المخصصة لمختلف أنظمة التبادل الحراري الصناعية
تعتمد سلامة أي نظام إدارة حراري صناعي بشكل كبير على المكونات الأساسية التي تملي فصل السوائل واحتواء الضغط. تم تصميم تزوير صفائح أنبوب المبادل الحراري المخصص لدينا بدقة لتكون بمثابة حاجز لا يمكن اختراقه وأساس هيكلي داخل معداتك المهمة. على عكس الألواح الفولاذية التقليدية التي غالبًا ما تحتوي على طبقات داخلية مخفية وفراغات مجهرية، فإن صفائح الأنابيب المطروقة لدينا تخضع لعملية تشكيل بالقالب الساخن المكثف. تعمل هذه المعالجة الحرارية والميكانيكية التحويلية على تحسين البنية الحبيبية البلورية للمعدن، مما يخلق خط تدفق مستمر وغير منقطع يزيد بشكل كبير من القوة الكامنة في المادة. عندما تمرر يدك على السطح المُشكَّل آليًا، فإن اللمسة النهائية التي لا تشوبها شائبة والتي تشبه المرآة تتحدث عن عمليات الحفر والطحن الصارمة باستخدام الحاسب الآلي التي تحملتها. يوفر المكون الناتج مقاومة لا مثيل لها لإجهاد الضغط العالي، والتآكل الكيميائي العنيف، والتدوير الحراري الشديد. ومن خلال دمج هذه المطروقات القوية في أوعية الضغط أو وحدات تحلية المياه لديك، فإنك تقضي بشكل فعال على خطر حدوث كسور الإجهاد الكارثية وفشل الختم المبكر. ويترجم هذا مباشرة إلى تقليل وقت توقف الصيانة إلى الحد الأدنى، وإطالة عمر المعدات، وتحسين كفاءة التبادل الحراري عبر العملية بأكملها.
اسم المنتج | تزوير ورقة أنبوب المبادل الحراري |
|---|---|
عملية التشكيل | التشكيل على الساخن + السفع بالخردق + التصنيع الدقيق باستخدام الحاسب الآلي (الحفر العميق، الطحن) |
المواد المتاحة | الكربون الصلب (Q345R، ASTM A105، A266)، سبائك الصلب (15CrMo، 16Mn، ASTM A182 F11 / F22)، الفولاذ المقاوم للصدأ (ASTM A182 F304 / L، F316 / L، دوبلكس / سوبر دوبلكس)، سبائك التيتانيوم، الخ. |
قدرات البعد | الحد الأقصى للقطر الخارجي 3500 مم، الحد الأقصى للسمك 600 مم، الحد الأقصى لوزن الوحدة 20 طن |
ترتيب الفتحة | مثلث، مربع، متداخل |
التحكم الدقيق | التسامح الأبعاد لفتحة الحافة وفتحة الأنبوب ≥ ± 0.05 مم |
خشونة السطح | اتصال التوسع Ra ≥ 12.5μm، اتصال اللحام Ra ≥ 25μm |
معايير التنفيذ | الجمعية الأمريكية للمهندسين الميكانيكيين، الجمعية الأمريكية لاختبار المواد، EN، GB |
مزايا الأداء | هيكل معدني كثيف، خط تدفق مستمر للتزوير، التخلص من التصفيحات الداخلية، مقاومة ممتازة للضغط العالي/التآكل/التعب. |
فحص الجودة | شهادة المواد، تقرير المعالجة الحرارية، تقرير NDT (UT/RT)، تحليل التركيب الكيميائي، اختبار الخواص الميكانيكية |
مجالات التطبيق | صفائح أنابيب المبادل الحراري وأوعية الضغط، ومكونات التبادل الحراري للبتروكيماويات والطاقة، |
الثقة في مكونات البنية التحتية الحيوية مبنية على بيانات يمكن التحقق منها. تضمن بروتوكولات ضمان الجودة الشاملة لدينا أن كل لوح أنبوبي يغادر منشأتنا خالي من العيوب من الناحية الهيكلية وجاهز للنشر الفوري والآمن.
المسح الداخلي للعيوب: تخضع كل عملية تزوير لاختبارات صارمة بالموجات فوق الصوتية (UT) واختبار إشعاعي (RT) للتعمق في المعدن، مما يضمن عدم وجود أي فراغات داخلية أو شقوق أو شوائب.
التحقق من التركيب الكيميائي: يؤكد قياس الطيف المتقدم أن التركيبة الأولية للمادة الخام تتوافق تمامًا مع المواصفات المطلوبة، مما يضمن أداء يمكن التنبؤ به في البيئات المسببة للتآكل.
التحقق من صحة الخصائص الميكانيكية: يتحقق الاختبار المدمر على كتل الاختبار المضحية من قوة الشد، وقوة الخضوع، ومتانة التأثير، مما يثبت قدرة المادة على تحمل الضغوط التشغيلية الشديدة.
إمكانية التتبع الكامل: نقوم بتمكين فرق المشتريات والهندسة لديك بمجموعة كاملة من الوثائق، بما في ذلك شهادات المواد، ومخططات المعالجة الحرارية، وتقارير الاختبارات غير التدميرية، مما يضمن عملية استحواذ شفافة وخالية من المخاطر.
وتتطلب المشاريع الصناعية الضخمة شركاء تصنيعيين قادرين على التوسع دون التضحية بالدقة. تم تصميم مكابس الحدادة للخدمة الشاقة وأظرف التصنيع الموسعة لدينا خصيصًا لتلبية متطلبات البنية التحتية الضخمة.
قدرات أبعاد هائلة: نقوم بشكل روتيني بتشكيل وتصنيع صفائح الأنابيب الضخمة بأقطار خارجية تصل إلى 3500 مم وسمك يصل إلى 600 مم، مما يستوعب أكبر أوعية الضغط الصناعية.
التعامل مع الوزن الثقيل: بفضل القدرة على إنتاج مطروقات من قطعة واحدة يصل وزنها إلى 20 طنًا، فإننا نتخلص من الحاجة إلى مجموعات ملحومة متعددة القطع، مما يحافظ على السلامة الهيكلية لوحدات التبادل الحراري الضخمة.
حلول الكسوة المتقدمة: بالنسبة للتطبيقات التي تتطلب حماية فائقة للسطح دون تكلفة السبائك الغريبة الصلبة، فإننا نقدم تقنيات متخصصة في تراكب اللحام وتكسية الانفجارات، والتي تربط الطبقات المقاومة للتآكل بسلاسة بقواعد فولاذية كربونية قوية.
الترجمة الهندسية المفصلة: تقوم فرقنا الفنية بتحويل نماذج CAD المعقدة ثنائية وثلاثية الأبعاد بسلاسة إلى واقع تصنيع دقيق، مما يضمن تنفيذ كل أبعاد مخصصة وأخدود وشفة بشكل لا تشوبه شائبة.
تعد الواجهة بين صفيحة الأنبوب والأنابيب وقشرة الوعاء هي النقطة الأكثر ضعفًا في أي مبادل حراري. لقد قمنا بتصميم التشطيبات السطحية لدينا لضمان ختم طويل الأمد لا يمكن اختراقه ويمنع التسربات الخطرة.
ملفات خشونة محسنة: نحن نتحكم بدقة في خشونة السطح داخل فتحات الأنبوب. بالنسبة لوصلات وصلات التمدد، فإننا نحقق Ra ≥ 12.5μm لأقصى قدر من الإمساك الميكانيكي، في حين يتم إعداد وصلات اللحام إلى Ra ≥ 25μm من أجل دمج حوض اللحام الأمثل.
أخاديد إغلاق دقيقة: يتم تصنيع حواف الحواف وأسطح الحشية بتركيز مطلق واستواء، مما يضمن ضغط الحشيات بالتساوي والحفاظ على حاجز مانع للتسرب تحت تقلبات الضغط الشديدة.
صلابة السطح المحسنة: من خلال السفع بالخردق المتحكم فيه والمعالجات الحرارية المتخصصة، تحقق الأسطح الخارجية صلابة مثالية تقاوم الخدش والتشوه أثناء المناولة والتجميع للخدمة الشاقة.
التشطيبات المقاومة للتآكل: تعمل الأسطح المصقولة والناعمة على تقليل الشقوق المجهرية حيث يمكن أن تتراكم العوامل المسببة للتآكل، مما يقلل بشكل كبير من خطر الحفر الموضعي ويطيل العمر التشغيلي للنظام الحراري بأكمله.
يعد اختيار شريك التصنيع المناسب لمكونات أوعية الضغط المهمة قرارًا يؤثر على سلامة وكفاءة العملية بأكملها. نحن نقدم خبرة فنية لا مثيل لها وتنفيذًا موثوقًا لمشاريعك الأكثر تطلبًا.
التحكم الشامل في التصنيع: بدءًا من اختيار الخام الخام والتشكيل بالقالب الساخن وحتى الحفر العميق باستخدام الحاسب الآلي والفحص النهائي للاختبارات غير التدميرية، فإننا نتحكم في كل مرحلة من مراحل الإنتاج داخل الشركة، مما يضمن عدم التنازل عن الجودة.
الاستشارات الهندسية: يتعاون فريقنا من خبراء المعادن والميكانيكا بشكل مباشر مع المهندسين لديكم، ويقدمون النصائح حول اختيار المواد وتحسين التصميم لتحسين أداء أنظمة التبادل الحراري لديكم.
الالتزام الصارم بالتسليم: نحن ندرك أن تأخير المشروع يكلف أموالاً. تضمن إدارة الإنتاج المبسطة وسلسلة التوريد القوية لدينا أنه حتى المطروقات الأكثر تعقيدًا والواسعة النطاق يتم تسليمها بدقة في الموعد المحدد.
معايير سلامة لا هوادة فيها: من خلال الالتزام بقوانين أوعية الضغط الدولية الأكثر صرامة، فإننا نقدم مكونات تحمي القوى العاملة لديك، ومنشأتك، وسمعتك التشغيلية.
فيما يلي إجابات على الاستفسارات الفنية الشائعة المتعلقة بمنتجاتنا من صفائح أنبوب المبادل الحراري المطروقة. إذا كانت لديك متطلبات مشروع محددة، فإن فريقنا الهندسي جاهز للمساعدة.
تعمل عملية التشكيل بالقالب الساخن على ضغط المعدن في درجات حرارة شديدة، مما يؤدي إلى تحسين بنية الحبوب وإنشاء خطوط تدفق مستمرة. يؤدي هذا إلى التخلص من التصفيحات الداخلية والمسامية الموجودة غالبًا في الألواح الملفوفة، مما يؤدي إلى مقاومة إجهاد أعلى بشكل ملحوظ ومنع الفشل الكارثي في ظل دورات الضغط العالي.
قطعاً. يمكن لمراكز التصنيع باستخدام الحاسب الآلي المتقدمة لدينا تنفيذ أي تكوين مخصص بدقة، بما في ذلك التخطيطات المثلثة عالية الكثافة أو المربعة سهلة التنظيف أو التخطيطات المتداخلة المعقدة، مع الحفاظ على تسامح صارم يبلغ ± ± 0.05 مم عبر آلاف الثقوب.
تخضع كل ورقة أنبوبية لاختبار شامل بالموجات فوق الصوتية (UT) للكشف عن العيوب الداخلية العميقة، واختبار التصوير الشعاعي (RT) عند الاقتضاء. نحن نقدم تقارير NDT كاملة للتأكيد على أن المكون خالي تمامًا من الفراغات أو الشقوق المجهرية.
نعم. لتحقيق التوازن بين المقاومة الشديدة للتآكل والقوة الهيكلية والفعالية من حيث التكلفة، نقدم خدمات تراكب اللحام وتكسية الانفجارات المتخصصة. تعمل هذه العملية على ربط المواد المتميزة مثل التيتانيوم أو الفولاذ المقاوم للصدأ سوبر دوبلكس على قاعدة قوية من الفولاذ الكربوني أو السبائك.
نحن نقدم ملفًا كاملاً عالي الجودة يمكن تتبعه مع كل شحنة. يتضمن ذلك شهادة المواد الخام، ومخططات المعالجة الحرارية التفصيلية، وسجلات فحص الأبعاد، وتحليل التركيب الكيميائي، ونتائج اختبار الخصائص الميكانيكية، وجميع تقارير NDT المعتمدة.
