| الكمية: | |
|---|---|
عملية التشكيل : التشكيل على الساخن + السفع بالخردق/السفع الرملي + التصنيع الدقيق باستخدام الحاسب الآلي
المواد المتاحة : الفولاذ الكربوني (45#)، سبائك الصلب (40Cr، 42CrMo)، الفولاذ المقاوم للصدأ، وما إلى ذلك، قابلة للتخصيص وفقًا لرسومات العملاء
التحكم الدقيق : التسامح الأبعاد لفتحات التثبيت والأسطح المرجعية ± ± 0.05 مم، وخشونة السطح Ra3.2~Ra1.6، مما يضمن التثبيت المستقر وتحمل الحمل الموثوق به
مزايا الأداء : هيكل معدني كثيف، خط تدفق مستمر، قوة عالية ممتازة، مقاومة الصدمات ومقاومة التعب، تلبية لوائح سلامة السيارات وظروف العمل ذات الأحمال الثقيلة
خدمة التخصيص : دعم تخصيص الأبعاد والهيكل والمواد وفقًا لرسومات العميل ثنائية وثلاثية الأبعاد، ويمكن أن يوفر مجموعة كاملة من مستندات فحص الجودة مثل شهادة المواد وتقرير المعالجة الحرارية وتقرير الاختبار غير المدمر
مكونات دعم نظام التوجيه لسيارات الركاب والمركبات التجارية
دعامات تثبيت الهيكل للسيارات ومركبات الطاقة الجديدة
آلات البناء والمعدات الزراعية قطع دعم التوجيه
أقواس تثبيت مزورة مخصصة لمختلف الأنظمة الميكانيكية

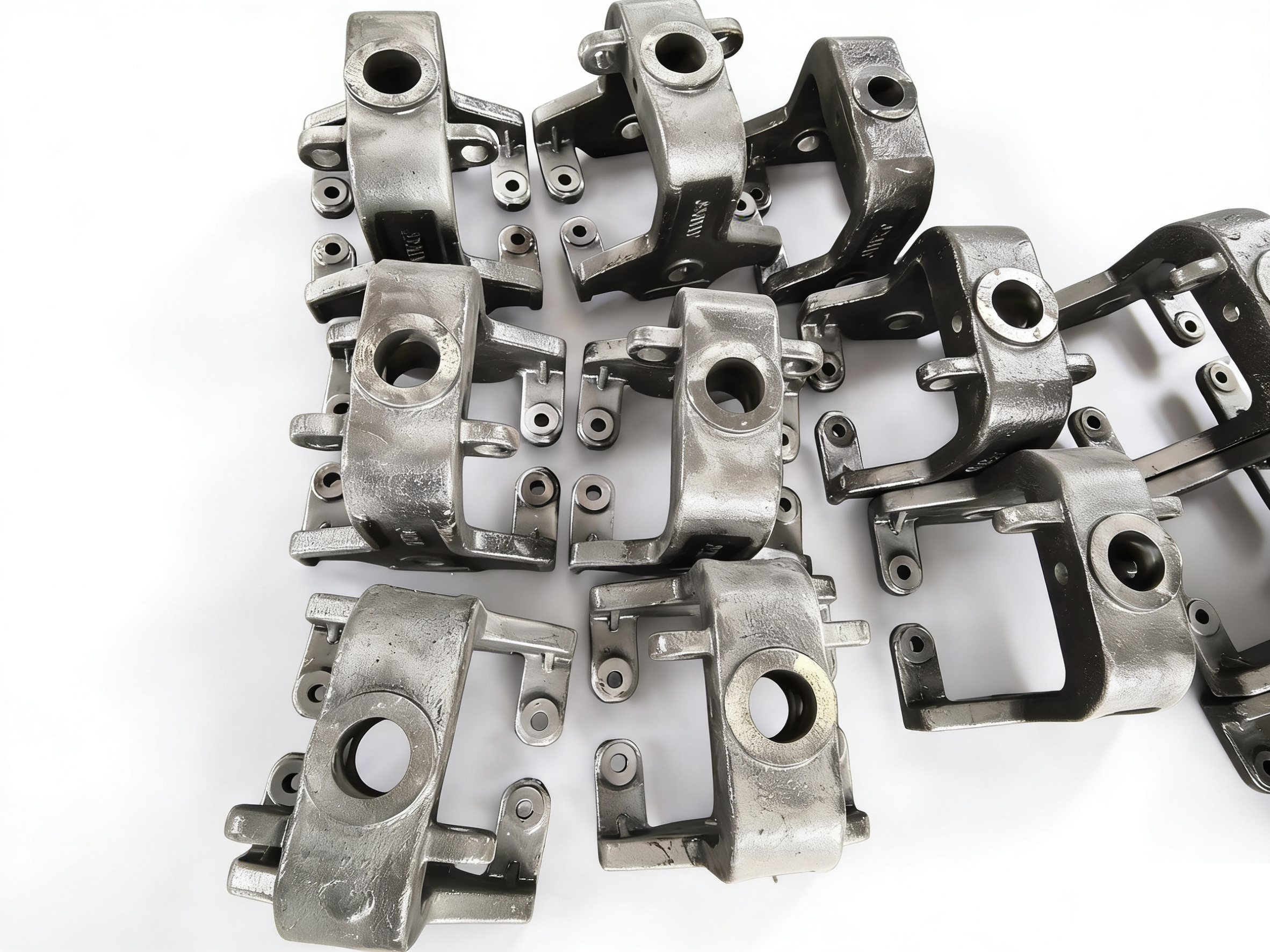

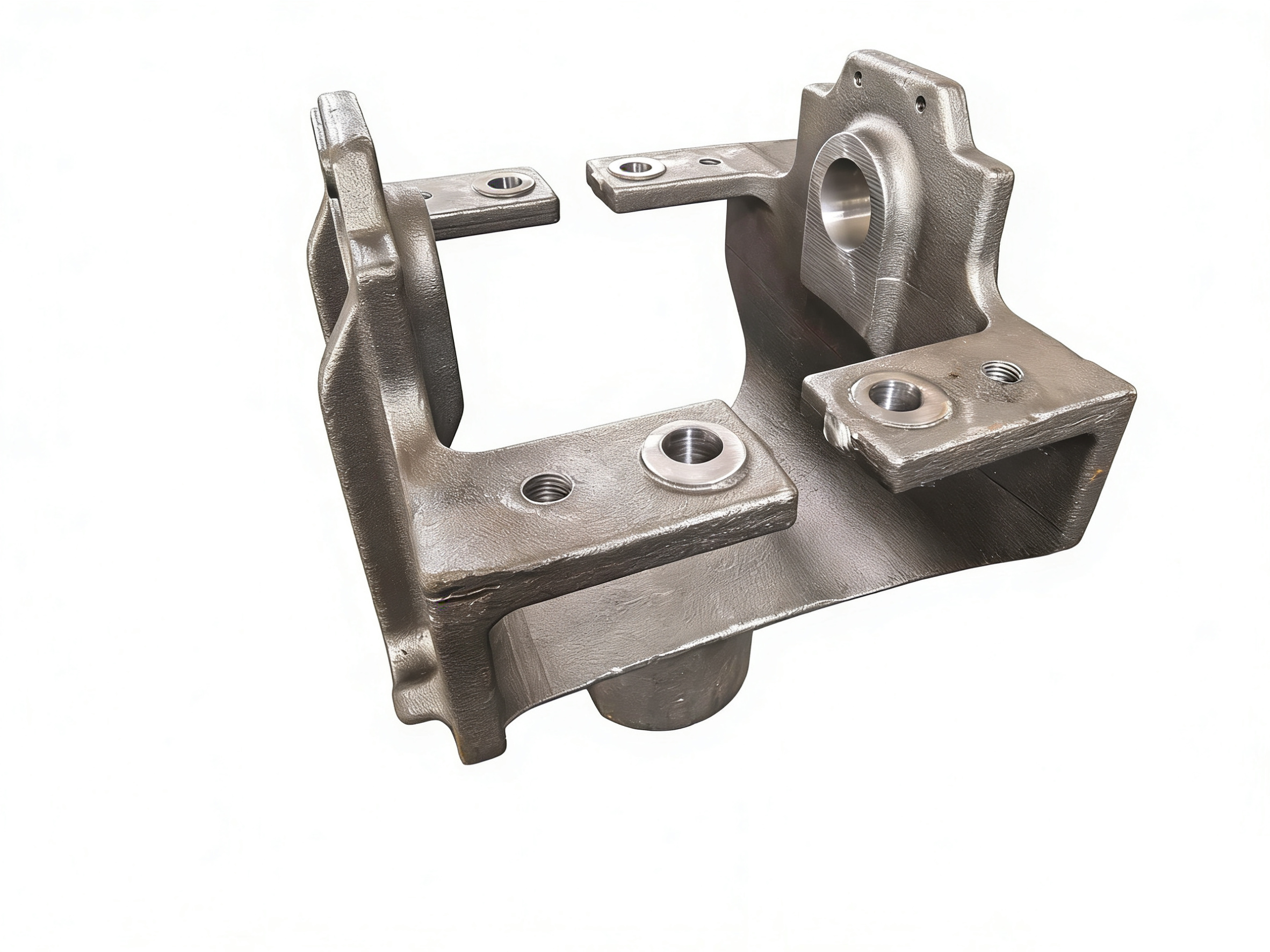

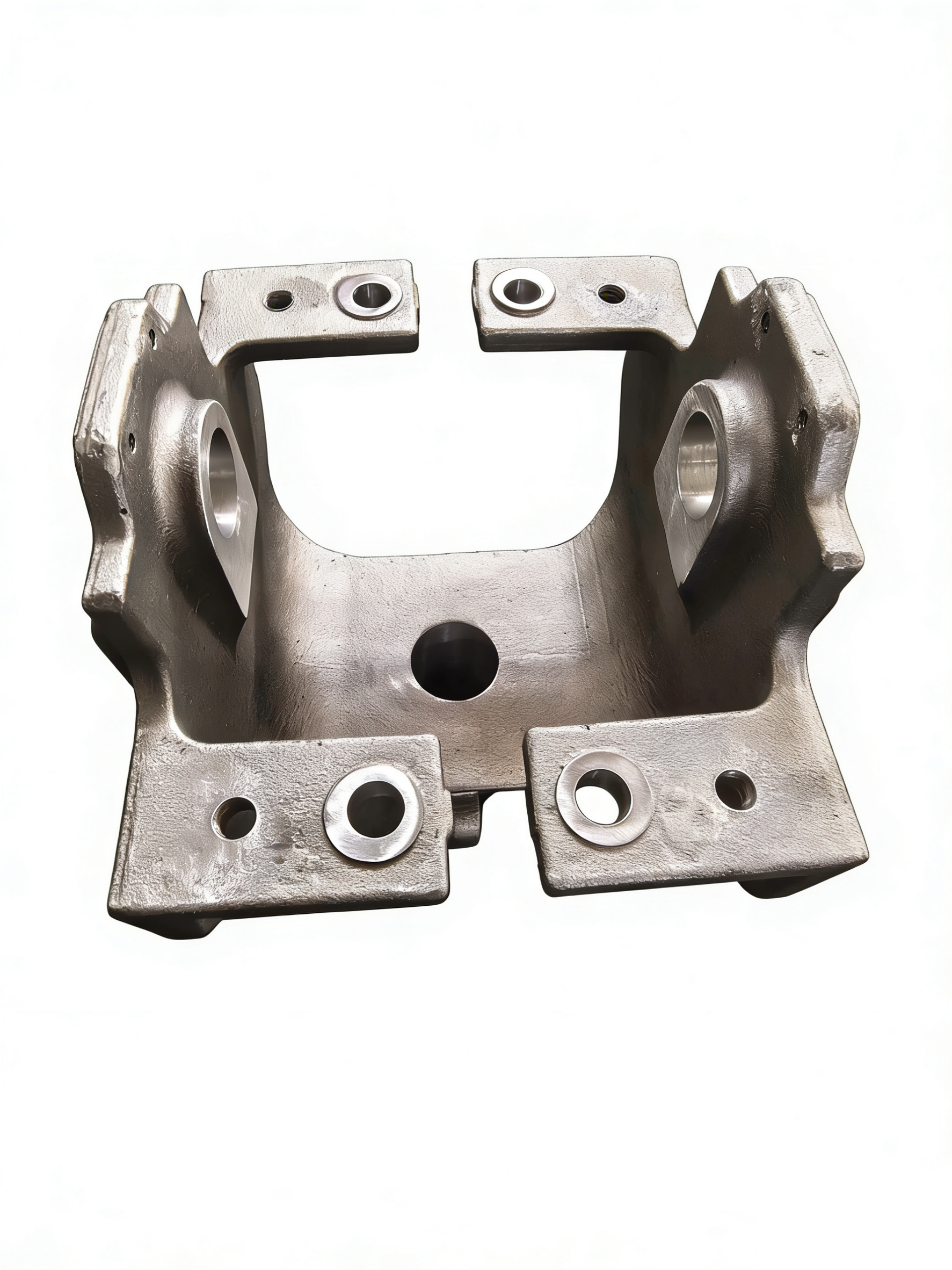

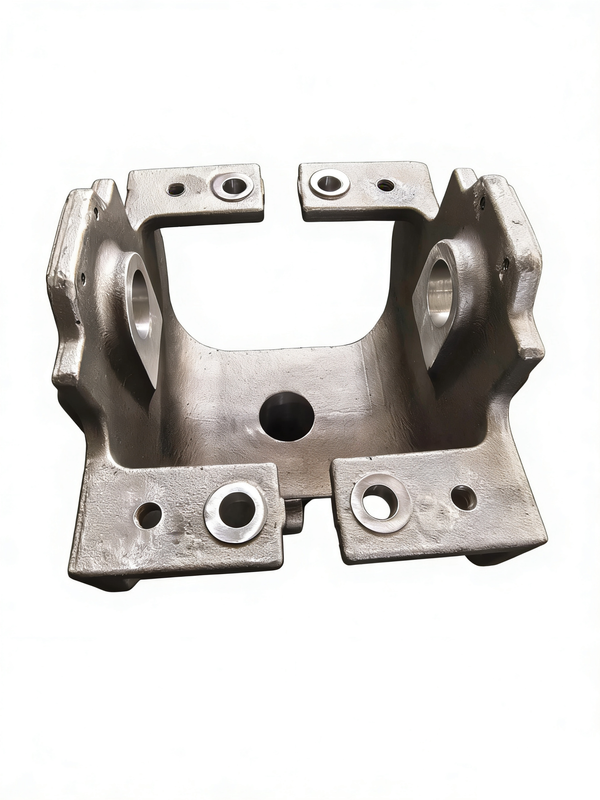

تعمل دعامة التوجيه بمثابة الأساس الهيكلي المهم داخل أي نظام توجيه ميكانيكي أو مركبة متطلبة. تم تصنيع هذا المكون من خلال تقنيات التشكيل بالقالب الساخن المتقدمة، ويتجاوز بدائل الصب القياسية من خلال تقديم بنية حبيبية معدنية كثيفة ومتواصلة. عند دمجه في هيكل السيارة أو الآلات الزراعية الثقيلة، فإنه يمتص ويبدد قوى الالتوائية الهائلة، مما يضمن بقاء مدخلات التوجيه حادة وسريعة الاستجابة وآمنة في ظل الأحمال الديناميكية الشديدة. إن اللمسة النهائية الملموسة للمعدن، والتي تم تحقيقها من خلال عملية السفع بالخردق الدقيقة وتصنيع الآلات الدقيقة باستخدام الحاسب الآلي، تتحدث عن هندستها المتميزة. تم تحسين كل محيط وسطح تثبيت لضمان التكامل الخالي من العيوب في خطوط التجميع الحالية لديك. من خلال التركيز على التميز في المواد الخام والتحكم الصارم في الأبعاد، يزيل هذا الدعامة المطروقة نقاط الفشل الشائعة المرتبطة بالاهتزاز المستمر والتأثيرات الثقيلة، مما يحافظ على العمر التشغيلي لآلية التوجيه بأكملها. سواء كنت تتنقل على تضاريس وعرة أو تتحمل متطلبات النقل التجاري التي تقطع مسافات طويلة، فإن هذا المكون يقف بمثابة شهادة على الحرفية المعدنية المتفوقة.
فئة المواصفات | التفاصيل الفنية |
|---|---|
اسم المنتج | قوس التوجيه مزورة |
عملية التشكيل | تزوير بالقالب الساخن + السفع بالخردق / السفع الرملي + التصنيع الدقيق باستخدام الحاسب الآلي |
المواد المتاحة | الفولاذ الكربوني (45#)، سبائك الفولاذ (40Cr، 42CrMo، 4130/4140 كروم الموليبدينوم)، الفولاذ المقاوم للصدأ، إلخ. (قابلة للتخصيص وفقًا لرسومات العملاء) |
التحكم الدقيق | التسامح الأبعاد لفتحات التثبيت والأسطح المرجعية ± ± 0.05 مم |
خشونة السطح | Ra3.2 ~ Ra1.6 |
المعالجة السطحية | السفع بالخردق/السفع الرملي، طبقة ED سوداء، طبقة مسحوق، طلاء زنك شفاف |
الميزات الهيكلية | خط تدفق مستمر للطرق، هيكل معدني كثيف، ضلع ملحوم اختياري، تصميم اختياري قابل للتشحيم |
فحص الجودة | دعم تقديم شهادة المواد وتقرير المعالجة الحرارية وتقرير الاختبار غير المدمر (NDT). |
مجالات التطبيق | مكونات دعم نظام التوجيه في سيارات الركاب والمركبات التجارية، وأقواس تثبيت الهيكل للسيارة |
إن تصميم المكونات الذكية يتجاوز بكثير القوة البدنية الخام؛ فهو يشمل دورة الحياة التشغيلية الكاملة للجزء. يقوم فريقنا الهندسي بدمج الميزات الهيكلية الذكية والوظيفية التي تعمل على تحسين كل من قوة الخضوع القصوى وإمكانية الخدمة على المدى الطويل لقوس التوجيه. تُترجم هذه التحسينات بشكل مباشر إلى خفض تكاليف الصيانة العامة وزيادة وقت التشغيل التشغيلي للآلة النهائية.
تحسينات الأضلاع الملحومة: يمكن دمج أضلاع التسليح الاختيارية بشكل استراتيجي في مناطق الضغط العالي المحددة، مما يؤدي إلى زيادة الصلابة بشكل كبير دون فرض وزن كبير.
تكامل التصميم القابل للتشحيم: تم تصميمه باستخدام قنوات تشحيم داخلية دقيقة وتركيبات زرك الشحوم للسماح بإجراء صيانة روتينية سهلة للمفاصل المتحركة.
عمر ممتد للمكونات: من خلال تسهيل التشحيم المنتظم والعميق، يتم تقليل الاحتكاك عند النقاط المحورية الحرجة، مما يؤدي إلى إطالة عمر الروابط المتصلة بشكل كبير.
انخفاض التكلفة الإجمالية للملكية: تعمل إجراءات الصيانة المبسطة والتي يمكن الوصول إليها على تقليل وقت التوقف عن العمل المكلف بشكل كبير لمشغلي الأساطيل التجارية ومستخدمي المعدات الثقيلة.
في مجال تصنيع السيارات والآلات الثقيلة الذي ينطوي على مخاطر عالية، فإن السلامة التشغيلية غير قابلة للتفاوض على الإطلاق. نحن ندعم أقواس التوجيه المطروقة لدينا من خلال بروتوكول مراقبة الجودة الشفاف والمبني على البيانات والذي يضمن الامتثال لأنظمة السلامة الدولية الأكثر صرامة. تكون كل شحنة مصحوبة ببيانات يمكن التحقق منها، مما يوفر راحة البال المطلقة لإدارتي المشتريات والهندسة لديك.
التتبع الشامل للمواد: كل دفعة إنتاج تكون مصحوبة بشهادة مفصلة للمواد، للتحقق من التركيب الكيميائي الدقيق لسبائك الفولاذ المستخدمة.
المعالجة الحرارية التي تم التحقق منها: تضمن تقارير المعالجة الحرارية الموثقة أن الفولاذ قد حقق الصلابة المستهدفة الدقيقة والإنتاجية وقوة الشد المطلوبة للتطبيق.
الاختبار غير المدمر (NDT): تضمن عمليات فحص الجسيمات بالموجات فوق الصوتية والمغناطيسية المتقدمة الغياب المطلق للشقوق الدقيقة الداخلية أو الفراغات أو العيوب السطحية المخفية.
المحاذاة التنظيمية: تم تصميمها بدقة واختبارها معمليًا لتلبية أو تجاوز معايير السلامة والأداء الصارمة المطلوبة لأنظمة توجيه المركبات الحديثة.
لا يوجد هيكلان للمركبة أو منصات ميكانيكية متطابقة. إدراكًا للمتطلبات الفريدة للغاية للتصميم الحديث، لا سيما في قطاع مركبات الطاقة الجديدة سريع التطور، فإننا نقدم دعمًا هندسيًا شاملاً وقدرات تصنيع مرنة للغاية. تعمل منشأتنا كامتداد لقسم البحث والتطوير الخاص بك، حيث تحول المفاهيم المعقدة إلى حقائق ملموسة وعالية الأداء.
ترجمة الرسم بسلاسة: نحن نقبل بسهولة المخططات المعقدة ثنائية الأبعاد ونماذج CAD ثلاثية الأبعاد ونترجمها بدقة إلى نماذج أولية مادية خالية من العيوب وجاهزة للإنتاج.
اختيار المواد حسب الطلب: تعاون بشكل مباشر مع خبراء المعادن لدينا لاختيار درجة السبائك الدقيقة التي تحقق التوازن المثالي بين متطلبات القوة الخاصة بك والميزانية.
النماذج الأولية السريعة: قم بتسريع دورة تطوير المنتج الخاص بك من خلال إنشاء الأدوات المبسطة وعمليات إنتاج العينات السريعة.
الإنتاج القابل للتطوير: بدءًا من المعدات الزراعية المتخصصة ذات الحجم المنخفض وحتى طلبات السيارات التجارية الضخمة، تتكيف مرافق التصنيع لدينا بسلاسة مع حجمك.
إن الشراكة مع شركة مصنعة متخصصة للغاية لمكونات التوجيه الهامة الخاصة بك تضمن سلسلة توريد مبسطة وموثوقة وسلامة المنتج التي لا هوادة فيها. نحن ملتزمون بشدة بتمكين خطوط الإنتاج الخاصة بك بأجزاء تجسد التميز الهندسي الحقيقي. إن نهجنا الشامل في التصنيع يزيل الاحتكاك من المشتريات العالمية.
عقود من الخبرة في الحدادة: المعرفة العملية العميقة الجذور في المعالجة الميكانيكية الحرارية تضمن نتائج معدنية فائقة لكل شريحة يتم إنتاجها.
مراكز التصنيع الحديثة: تضمن الاستثمارات المستمرة في تكنولوجيا CNC المتقدمة متعددة المحاور دقة لا تشوبها شائبة وقابلة للتكرار عبر آلاف الوحدات المتماثلة.
الحلول الشاملة: توفير مظلة خدمة شاملة بدءًا من استشارات التصميم الأولية وإنشاء القوالب وحتى التشطيب النهائي للأسطح والخدمات اللوجستية القوية.
التزام الجودة الثابت: فريق مستقل ومخصص لضمان الجودة يتعامل مع كل شريحة على أنها مكون حيوي للحياة، مما يضمن عدم وجود عيوب.
يُخضع التشكيل بالقالب الساخن سبائك الفولاذ المُسخنة لضغط ميكانيكي هائل ومُتحكم فيه. تعمل هذه العملية بشكل فعال على إزالة أي فراغات أو مسامية مجهرية داخلية موجودة في الأجزاء المصبوبة. علاوة على ذلك، فإنه يقوم بمحاذاة هيكل الحبيبات المعدنية ليتبع الخطوط الدقيقة للدعامة، مما يخلق خط تدفق مستمر يحسن بشكل كبير المقاومة الطبيعية للمكون للصدمات وقوى القص والتعب المعدني طويل الأمد.
قطعاً. في حين أن التحكم القياسي في الدقة لدينا يحافظ بشكل صارم على التفاوتات التي تبلغ ± ± 0.05 مم، يمكن برمجة مراكز التصنيع CNC المتقدمة متعددة المحاور لدينا لتلبية المواصفات الأكثر صرامة على المستوى الجزئي. نحن نعمل مباشرة من خلال الرسومات الهندسية ثنائية أو ثلاثية الأبعاد الخاصة بك للتأكد من أن المنتج النهائي يطابق تمامًا متطلباتك المعمارية الفريدة دون الحاجة إلى تصنيع آلي ثانوي.
نحن نؤمن بالشفافية الكاملة وإمكانية التتبع. نحن نقدم مجموعة شاملة من وثائق ضمان الجودة مع شحناتنا. يتضمن هذا عادةً شهادات المواد الكاملة التي توضح تفاصيل التركيب الكيميائي، وتقارير المعالجة الحرارية التفصيلية التي تتحقق من الصلابة وقوة الشد، ونتائج الاختبارات غير المدمرة (NDT) لضمان عدم وجود عيوب داخلية.
بالنسبة للآلات الزراعية وآلات البناء التي تتعرض باستمرار لبيئات عالية الكشط والطين والأسمدة الكيماوية، فإننا نوصي بشدة بطلاء المسحوق الصناعي أو طلاء ED (الترسيب الكهربائي) الأسود. يوفر كلا الخيارين حاجزًا قويًا بشكل استثنائي ومقاومًا للرقائق والذي يؤخر بشكل كبير التآكل التأكسدي ويطيل العمر البصري والهيكلي للدعامة.
نعم، يقوم فريقنا الهندسي بشكل متكرر بتعديل التصاميم القياسية الحالية لتشمل التحسينات الوظيفية. يمكننا حفر قنوات التشحيم والاستفادة منها بدقة ودمج المنافذ الملولبة لتركيبات زرك الشحوم. يعد هذا التحسين الهيكلي المحدد فعالًا للغاية في السماح للمستخدمين النهائيين بصيانة المعدات، وبالتالي إطالة عمر خدمة الوصلات الكروية والأجزاء المتحركة بشكل كبير.
